Trong những bài trước, chúng ta đã nhập xong model cho tầng 1.
Trong bài này, chúng ta tiếp tục nhập model cho tầng 2.
Đối với nhập model cho tầng 2, tầng 3 hay bất kỳ tầng nào khác, các bạn cũng nhập tương tự như model tầng 1 trong các bài hướng dẫn khác.
Tuy nhiên, có 1 cách nhanh nhất để tạo model cho tầng 2, bằng cách copy model từ tầng 1 (đối với trường hợp model tầng 2 giống hoặc gần giống với tầng 1).
Có 2 cách để các bạn copy model tầng 1 cho tầng 2.
* CÁCH 1: Theo cách cơ bản nhất
① Ở view 1FL, chọn các đối tượng model cần copy (cột, dầm, sàn, tường,...)
 |
| Chọn các đối tượng cần Copy ở tầng 1 |
② Nhấn Ctrl + C để copy
③ Mở view 2FL, nhấn Ctrl + V để dán các đối tượng copy vào 2FL
Click chuột vào vị trí bất kỳ (nằm ngoài vùng nhấp nháy phạm vi copy) để kết thúc lệnh.
 |
| Nhấn Ctrl + V để dán vào 2FL |
* CÁCH 2: Dùng công cụ Edit Elements by Stories
① Bấm vào Design → Chọn Edit Elements by Stories
② Cài đặt:
Sau khi bảng Edit Elements by Stories hiện ra.
Tại đây, các bạn có thể Copy/Cut/Delete các đối tượng từ các tầng cụ thể.
Ở đây, mình chọn Copy các đối tượng Column, Beam, Wall, Slab, Stair, Railing từ 1Fl và dán vào 2FL như hình bên dưới.
Sau đó nhấn OK
Nhấn F5 để mở view 3D, kiểm tra model của chúng ta sau khi đã Copy.
 |
| Model sau khi copy |
* Như vậy chúng ta đã có được model 2FL, sau khi copy từ 1FL.
Bậy giờ mình sẽ điều chỉnh model tầng 2 một xíu, để model của chúng ta không bị đơn điệu.
- Ở view 2FL, mình điều chỉnh tường này xuống dưới 1500.
Các bạn chọn tường → dùng lệnh di chuyển Ctrl + D để di chuyển tường.
 |
| Move tường xuống 1500 |
- Sau khi di chuyển tường, ở 2 góc này sẽ bị hở,các bạn dùng lệnh Intersect để nối 2 tường lại với nhau.
Đầu tiên, các bạn chọn 2 tường cần nối, sau đó bấm vào nút Intersect trên thanh công cụ.
Sẽ được kết quả như thế này.
- Ngoài 2 góc tường, các bạn cũng sẽ thấy tường trong nhà của 2FL, cũng đang bị hở với tường ngoài.
Đối với tường này, mình sẽ dùng lệnh Adjust.
Đầu tiên, chọn các tường cần kéo dài → Nhấn vào Adjust trên thanh công cụ → chọn tới vị trí cần kéo dài (ở đây mình chọn tường ngoài vừa mới di chuyển)
 |
| Kết quả |
- Các bạn có thể điều chỉnh thêm các phần khác như điều chỉnh vị trí cửa, copy thêm cửa sổ, cửa đi,... tùy theo ý thích.
Ở đây mình sẽ điều chỉnh vị trí và thêm một số cửa sổ.
 |
| Điều chỉnh cửa theo ý muốn |
- Bây giờ Model của mình sẽ được như thế này

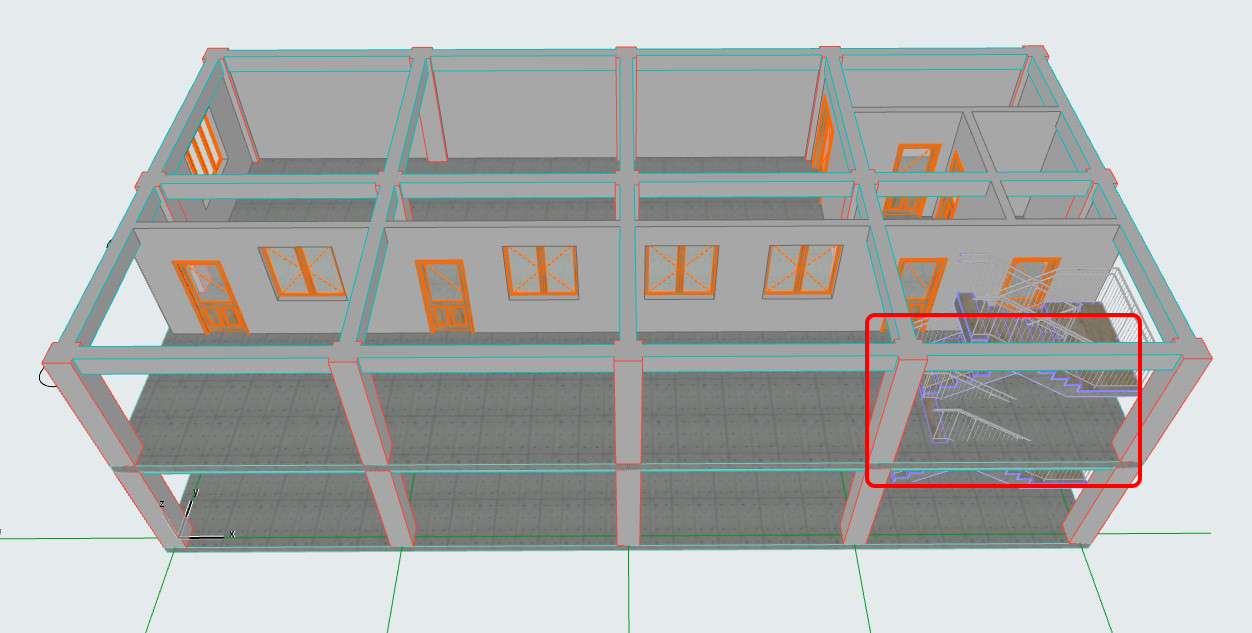

Ở model, các bạn có thể thấy phạm vi sàn đang bị trùng với cầu thang (vùng khoanh đỏ), cho nên mình sẽ tiến hành điều chỉnh phạm vi sàn chỗ cầu thang để model của chúng ta hợp lý hơn.
- Trên view 2FL, chọn sàn → Click vào bất kỳ điểm nào của sàn → Trong bảng Palettes hiện ra, chọn vào biểu tượng có dấu trừ → vẽ phạm vi sàn muốn đục.
 |
| Đảm bảo Geometry Method đang chọn Rectangular, chọn phạm vi sàn cần đục |
 |
| Model sau khi đã đục sàn ở vị trí cầu thang |
Như vậy là mình đã nhập model cho tầng 2 bằng cách copy model từ tầng 1 và điều chỉnh một số vị trí
Trong bài tiếp theo, mình sẽ giới thiệu một công cụ mới, đó là Curtain Wall để tạo tường kính.
